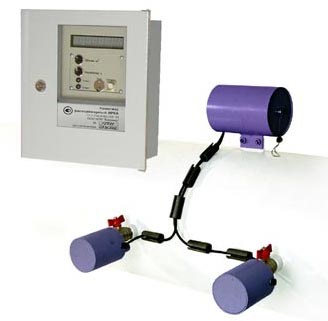

Ультразвуковой расходомер ИРКА - Tehnoetalon.com

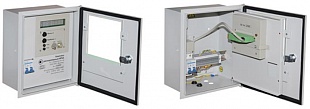

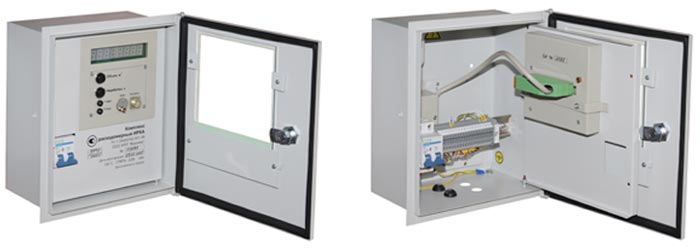

Коммутационный ящик ИРКА, в котором размещаются измерительный блок и блок питания

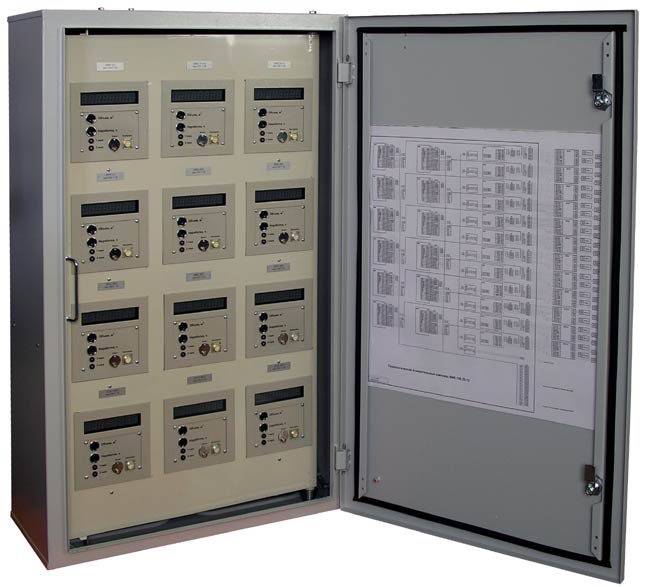

Расходомеры ИРКА в составе технологического измерительного комплекса, предназначенного для использования на объектах металлургических предприятий

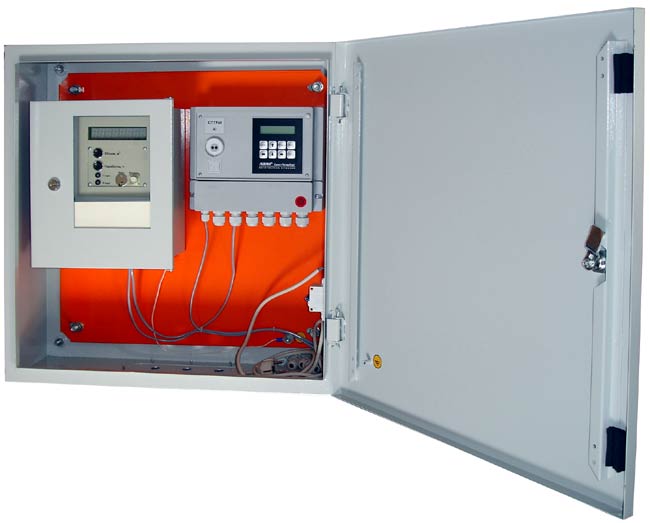

Расходомер ИРКА в составе узла учета тепловой энергии

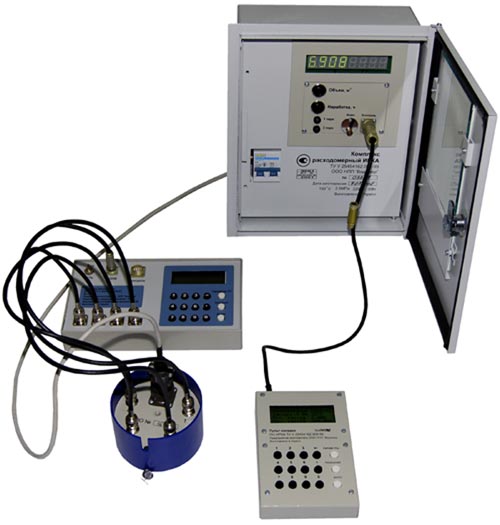

Подключение установки имитационной ИРКА-И и пульта наладки ПН ИРКА к комплексу расходомерному ИРКА при проведении поверки

ИРКА Ультразвуковой расходомерный комплекс

Страна производства:Украина

Производитель:Водомер

В наличии

Ультразвуковой расходомер ИРКА разработан для высокоточного измерения объемного расхода и объема любых акустически прозрачных жидкостей, протекающих по напорным и самотечным полностью заполненным по сечению трубопроводам, а также времени нахождения в работоспособном состоянии – времени наработки.

Бесплатная доставка
tehnoetalon.com Бесплатная доставка по Украине

по Украине

Цена: По запросу

Запросить цену
Задать вопрос

Менеджеры компании с радостью ответят на ваши вопросы и подготовят индивидуальное коммерческое предложение

Основные характеристики

Категория

Промышленный

Документы

Руководство по эксплуатации расходомера ИРКА Размер: 4.4 Мб

Опросный лист для заказа расходомера ИРКА Размер: 328.5 Кб

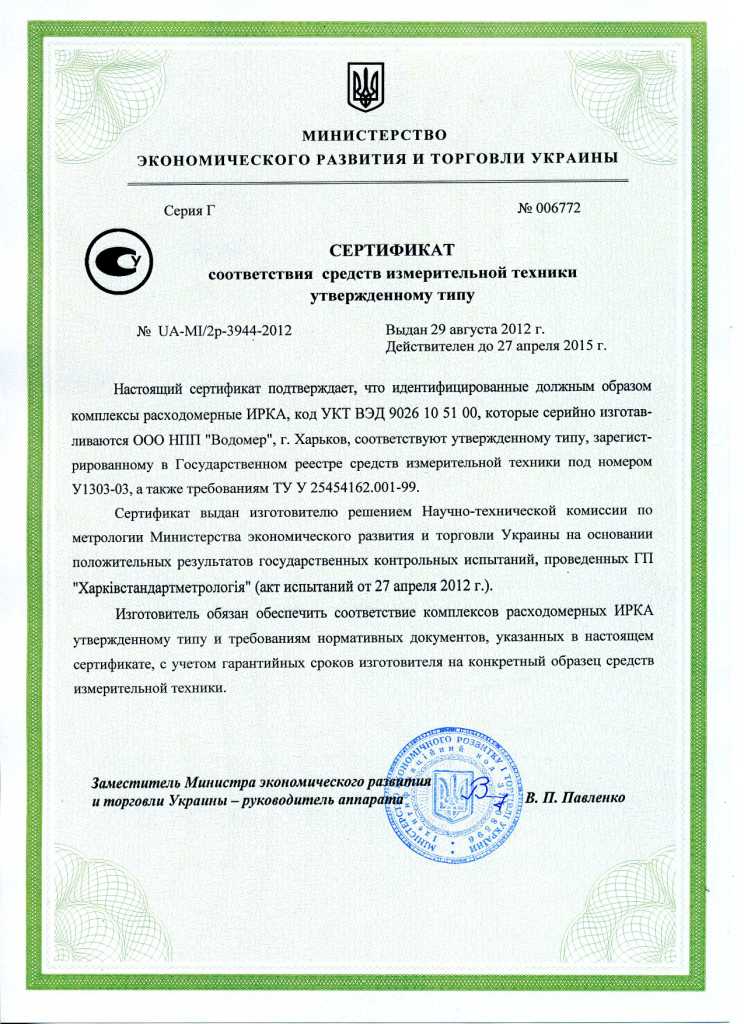

Сертификат соответствия ИРКА Размер: 98.1 Кб

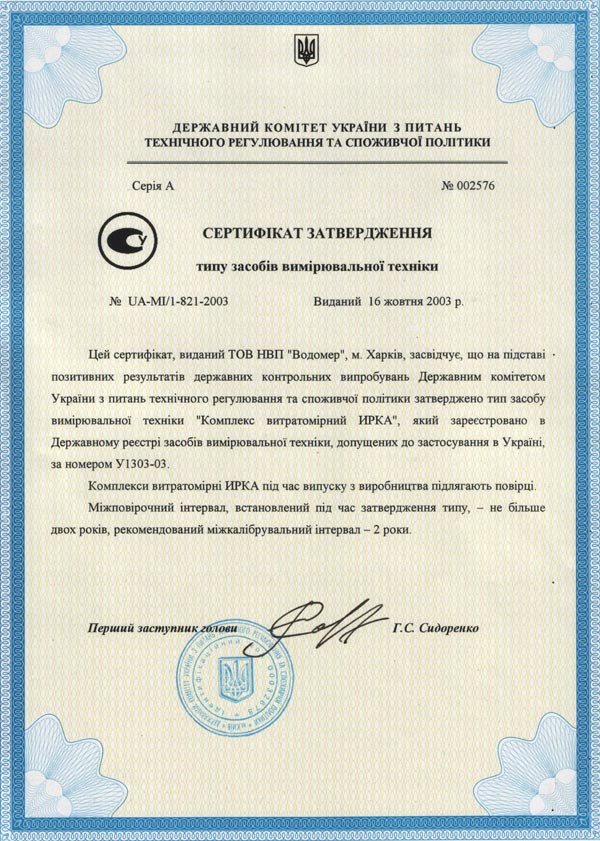

Сертификат утверждения типа ИРКА Размер: 133.1 Кб

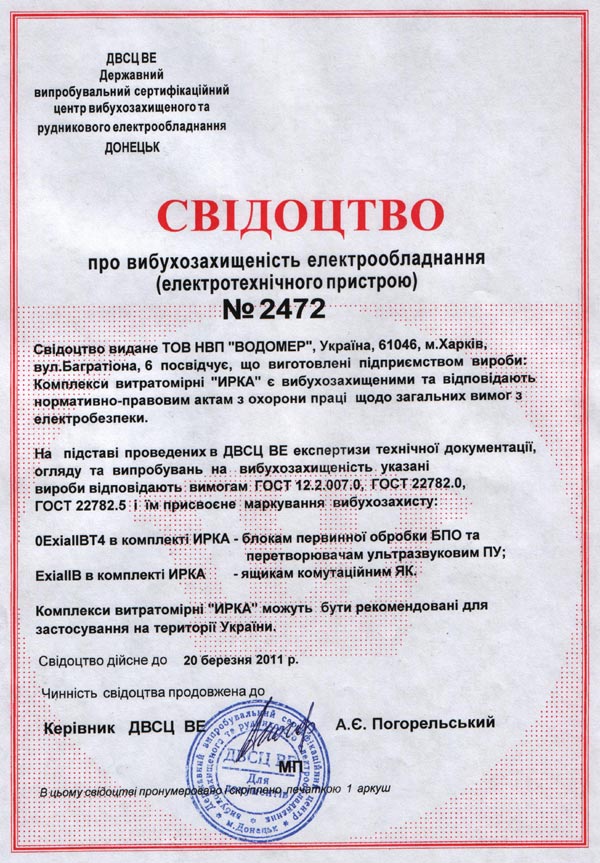

Свидетельство о взрывозащите ИРКА Размер: 135.4 Кб

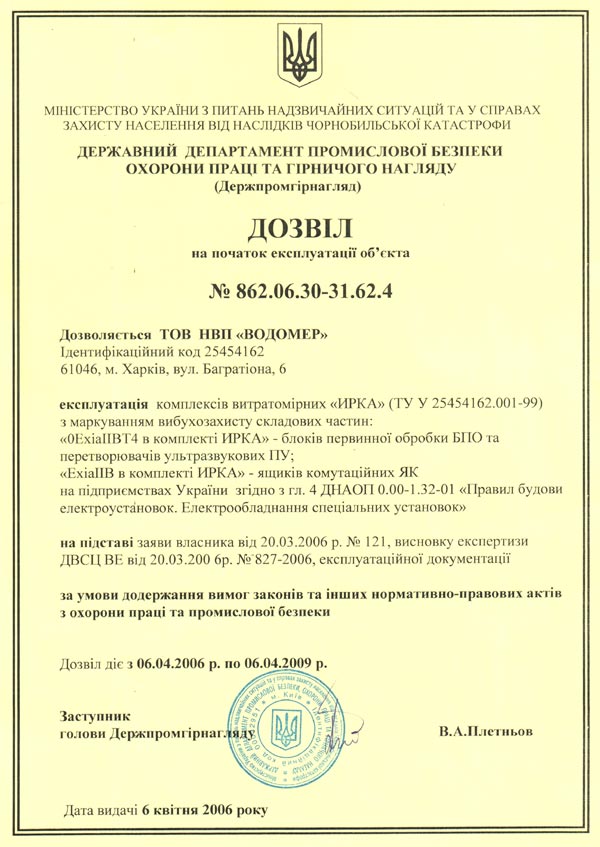

Разрешение на эксплуатацию ИРКА Размер: 82.5 Кб

Состав комплекса
Ультразвуковые преобразователи расхода	4 шт.
Блок первичной обработки	1 шт.
Коммутационный ящик измерительный блок блок питания	1 шт.
Линия связи

Работая при любом качестве воды и обладая широким динамическим диапазоном измерения расхода, что в сочетании с возможностью установки на трубах диаметром от 32 до 5000 мм и беспроливным методом поверки, делает его наиболее приспособленным к реальным условиям эксплуатации на больших предприятиях.
По эксплуатационной законченности комплекс относится к изделиям третьего порядка по ГОСТ 12997-84.
По устойчивости к воздействию климатических факторов внешней среды комплекс соответствует исполнению С1 по ГОСТ 12997-84.

Область применения
Измерение расхода проводящих и не проводящих жидкостей при контроле технологических процессов и коммерческом учете на промышленных объектах и в коммунальном хозяйстве, а также в составе узлов учета тепловой энергии.

Область применения

Измерение расхода проводящих и не проводящих жидкостей при контроле технологических процессов и коммерческом учете на промышленных объектах и в коммунальном хозяйстве, а также в составе узлов учета тепловой энергии.

Принцип действия
Комплекс относится к ультразвуковым корреляционным расходомерам с непрерывным излучением и приемом датчиками модулированных по фазе сигналов. Принцип действия комплекса основан на корреляционной дискриминации времени прохождения случайными, например, турбулентными, флуктуациями контрольного расстояния – расстояния между контрольными сечениями трубопровода. Время перемещения жидкости вдоль трубопровода на расстояние Lк – контрольное время (tк) является единственной измеряемой физической характеристикой потока жидкости в трубопроводе.

Принцип действия

Комплекс относится к ультразвуковым корреляционным расходомерам с непрерывным излучением и приемом датчиками модулированных по фазе сигналов. Принцип действия комплекса основан на корреляционной дискриминации времени прохождения случайными, например, турбулентными, флуктуациями контрольного расстояния – расстояния между контрольными сечениями трубопровода.

Время перемещения жидкости вдоль трубопровода на расстояние Lк – контрольное время (tк) является единственной измеряемой физической характеристикой потока жидкости в трубопроводе.

Метрология
Погрешность измерения расхода не зависит от качества воды и ее электропроводности.
Изменение температуры жидкости и окружающего воздуха не влияет на погрешность измерения.
Аналоговые выходы не имеют дополнительных погрешностей.
Наладка не производится, при монтаже вводятся параметры расходомерного узла, при этом ошибки практически исключены.
Проверить правильность ввода параметров и работы прибора может человек без квалификации и без специального оборудования.

Размещение
Комплекс полностью универсальный и не имеет модификаций, поэтому может размещаться без каких-либо конструктивных изменений на трубопроводах от 40 до 1800 мм (специальное исполнение до 5000 мм), в том числе для измерения расхода агрессивных сред.
Компактная конструкция датчиков позволяет монтировать расходомер в самые разнообразные установки.
Вторичный прибор может размещаться на удалении до 600 м от первичного; протяженность кабеля связи не нужно оговаривать при поставке комплекса.
Мощные электромагнитные поля силового оборудования не оказывают влияния на работу комплекса т.к. от первичного прибора к вторичному передается специально обработанный цифровой сигнал.
Первичный прибор может размещаться вне помещений и навесов (атмосферные осадки и температура воздуха от –25 до +55°С). Класс корпуса IP65.
Вторичный прибор может размещаться вне помещений под навесом (температура воздуха от –25 до +55°С, при влажности до 100%). Класс корпуса IP34.

Обслуживание
Прибор не имеет регулировок и настроек (в том числе и аналоговый выход).
В ходе эксплуатации тип аналогового выхода можно легко менять.
Выступающих в сечение трубопровода и движущихся частей нет, что означает отсутствие затрат на техническое обслуживание.
Обеспечена возможность замены датчиков без опорожнения трубопровода и не понижая давление.
Поверка проводится имитационным методом, без вскрытия прибора и изменения параметров того узла, в котором он эксплуатируется.
Проверить правильность работы прибора может человек без квалификации и без специального оборудования.

Использование
Система меню отсутствует
Считывание показаний максимально упрощено
Всего две кнопки для оператора
Показания индикатора можно считать с расстояния более 10 м при любом освещении
Сигнализацию о нештатном событии видно издалека

Монтаж и наладка
Монтаж максимально упрощен и не требует специалистов высокой квалификации
Обеспечено полное отсутствие операций наладки и регулировки
Остановка воды при наладке не требуется
Есть возможность проводить врезку датчиков в трубопровод, не опорожняя его и не понижая давления

Интерфейс
Прибор является интеллектуальным датчиком, обеспечивает интерфейс в стандарте RS485 по протоколу ASCII
Каждый поставляемый прибор имеет аналоговые выходы: 0-5, 4-20, 0-20 (мА) и 0-5 (В)
Аналоговые выходы и цифровой интерфейс гальванически изолированы

Архивирование
Блок архивации БАР ИРКА обеспечивает считывание следующих значений измеренных величин комплекса расходомерного ИРКА:	объемного расхода жидкости, м³/ч объема жидкости, м³
Блок архивации обеспечивает хранение следующих архивов:	архив среднеминутных значений расходов (м³/ч), объем архива 60 суток архив значений часовых объемов (м³), объем архива 60 суток архив значений месячных объемов (м³), объем архива 10 лет журнал событий, объем архива 360 событий

Архивирование

Блок архивации БАР ИРКА обеспечивает считывание следующих значений измеренных величин комплекса расходомерного ИРКА:

объемного расхода жидкости, м³/ч

объема жидкости, м³

Блок архивации обеспечивает хранение следующих архивов:

архив среднеминутных значений расходов (м³/ч), объем архива 60 суток

архив значений часовых объемов (м³), объем архива 60 суток

архив значений месячных объемов (м³), объем архива 10 лет

журнал событий, объем архива 360 событий

Кабели
Назначение	Наименование	Аналог	Критерий	Примечание
Основной соединительный кабель блока первичной обработки и коммутационного ящика	КПВЭ-ВП (200)4х2х0,51	СМ6-FT4, GM-FT4, стандарт - ISO9002	4 витые пары в экране d_пров≥0,5 мм	ΔU_100м=1,9 В
Дополнительный соединительный кабель блока первичной обработки и коммутационного ящика	ПВС 2×1,0	FVV 2×1	S≥1 мм² работа в сети 380 В	ΔU_100м=0,4 В ΔU_600м=2,2 В
Сетевой шнур	-	-	Р_потр =20 Вт	-
Кабель подключения внешних устройств	Выбирает Заказчик (проектант)	-	R_кабеля + R_у-ва ≤ 100 Ω	ПВС 2×1,0 имеет 4 Ω на 100 м
Интерфейсная линия	Витая пара КОПЭВ-1×2×0,8 экранир.	СМ6-FT1, GM-FT1, стандарт - ISO9002	1 витая пара в экране	-

Технические характеристики
Наименование	Значение
Диаметр трубопроводов	40 ... 1800 мм (специсполнение 32 мм, 1800 - 5000 мм)
Относительная погрешность	±1%
Температура измеряемой жидкости	1 ... 150°С (специсполнение до 180°С)
Давление измеряемой жидкости	2,5 МПа (25 Атм)
Темпера окружающей среды	25 ...+55°С с относительной влажностью до 100%
Питание	переменный ток ~187 ... 244 (50±1 Гц)
Потребляемая мощность	20 ВА
Динамический диапазон	1:50
Дисплей	светодиодный
Количество разрядов при индикации: Объемного расхода Объема Времени наработки Контрольного времени	5 8 5 8
Максимальная длина линий связи блока первичной обработки и измерительного блока	600м
Степень защиты: преобразователи ультразвуковые и блок первичной обработки коммутационный ящик измерительный блок, блок питания, блок архивации, блок выходных сигналов	IP 65 IP 40 IP 34
Допускаемые вибрации при амплитуде смещения 0,15 мм	10 ... 55 Гц
Наработка на отказ, не менее	50000 ч
Выходы: Аналоговый (гальванически развязан) Цифровой (гальванически развязан)	4-20 mA (0-5, 0-20 mА, 0-5 В) RS485
Средний срок службы, не менее	10 лет
Поверка	имитационным методом межповерочный интервал - 2 года
Категория взрывозащиты: преобразователи ультразвуковые, блок первичной обработки коммутационный ящик	0ExiallBT4 ExiallB
Гарантия	24 мес
