ЭХО-Р-02 ультразвуковой расходомер для учета сточных вод
Бесплатная доставка
по Украине
Задать вопрос
Основные характеристики
| Категория | Промышленный |

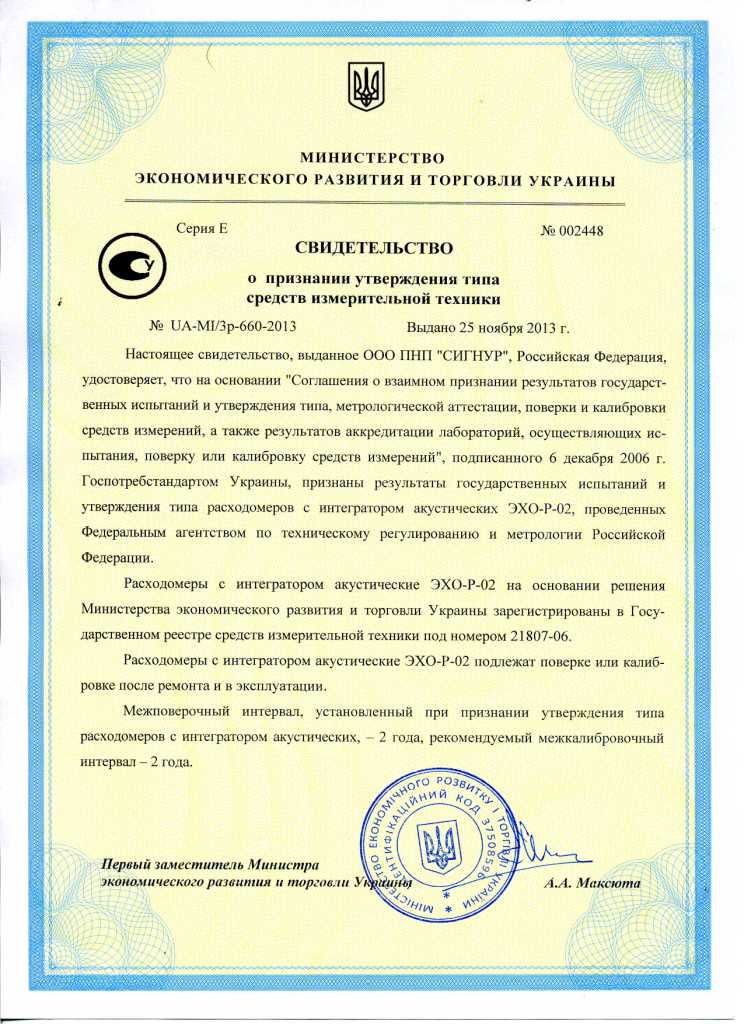

Документы
Принцип действия расходомера основан на акустической локации уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода по заданной зависимости расход-уровень для данного водовода с последующим интегрированием.
Мерой уровня является время распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника. Пересчет уровня в мгновенное значение расхода производится в соответствии с зависимостью расхода от уровня в конкретном водоводе.

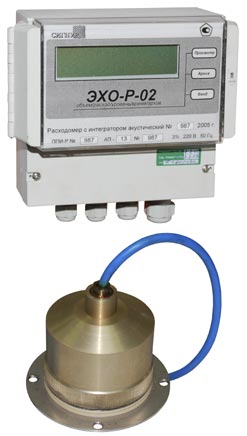

СоставРасходомер состоит из преобразователя первичного акустического, имеющего типы АП-11 или АП-13 (в дальнейшем - АП), и преобразователя передающего измерительного ППИ-Р (в дальнейшем - ППИ), и выпускается в пыле-водозащищенном исполнении.
Соединительный кабель в комплект поставки не входит.
Длина соединительного кабеля между АП и ППИ не должна превышать 200 м.
По заказу расходомер может быть адаптирован к кабелю длиной до 300 м.
Тип кабеля - любой экранированный кабель с количеством жил не менее пяти (например, КУПВ ГОСТ 18404.3).
Для контроля расхода жидкостей во взрывоопасных зонах используется акустический преобразователь АП-61В ТУ311-00225555.030.95.

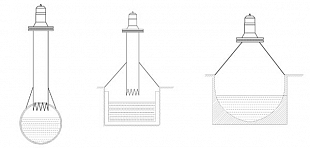

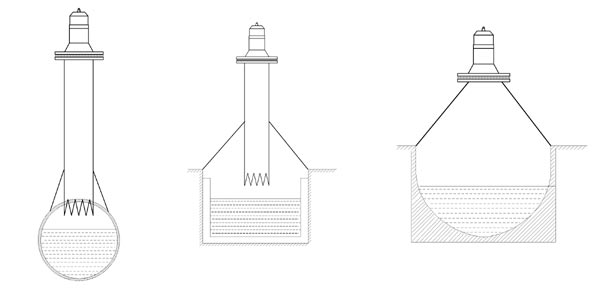

Варианты установки ППИ
Описание расходомера
Измеренные значения расхода и объема выводятся на жидкокристаллический дисплей.
Расходомер имеет выходные аналоговые сигналы 0-5, 0-20, 4-20 мА постоянного тока, которые служат для индикации мгновенного значения расхода.
Расходомер может иметь релейные выходные сигналы (три пары "сухих" контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней заполнения водовода.
Дополнительно на жидкокристаллическом дисплее может отображаться следующая информация (текущие значения измеряемых величин):
- мгновенного значения расхода
- уровня
- времени работы
- текущая дата и время
- архивы
Управление отображением осуществляется с помощью магнита, подносимого к магнитоуправляемым переключателям "ПРОСМОТР", "АРХИВ", "ВВОД", расположенным на передней панели прибора.
Расходомер имеет возможность вывода информации на компьютер через встроенный интерфейс RS232 или RS485
АрхивированиеСодержимое архивов:
- за последние 24 часа
- за последние 30 суток
- перерывов учета
- диагностические сообщения о неисправностях.
| Технические характеристики | |
|---|---|
| Измеряемая среда | Жидкость, в т.ч. сточные воды |
| Диапазон измерения уровня жидкости в водоводе, в диапазонах | 0 … 1000, 0 … 3000 мм |
| Допускаемая основная погрешность при измерении: • Расхода в диапазоне 10 … 100% • Уровня в диапазоне 20 … 100% |
±3,0% ±3,0% |
| Степень защиты: • АП • ППИ-Р |
IP 64 IP 54 |
| Потребляемая мощность | Не более 20 ВА |
| Питание | 220 В, 50 Гц |
| Выходной сигнал: • Аналоговый • Цифровой |
0...5, 0...20, 4...20 мА (по заказу) RS-232 (по заказу) |
| Длина линий связи между АП и ППИ-Р |
До 200 м По спецзаказу до 300 м |
| Условия эксплуатации: • Температура окружающей среды • Относительная влажность |
АП -30 … +50°С 95% при +35°С ППИ-Р 0 … +50°С 80% при +35°С |
| Сохранность архива при отключении питания | Не менее 1 года |
| Средний срок службы | 8 лет |
| Межповерочный интервал | 1 год |
| Габаритные размеры ППИ-Р | 240х190х115 мм |
| Масса ППИ-Р | 1,5 кг |
| Гарантия | 2 года |
