Установка поверочная проливная АС-П (переносная)

Компания «Техноэталон» стремится предоставлять своим Заказчикам решения, которые будут иметь для них максимальную ценность, поставляя приборы учета высокого качества известных мировых и европейских брэндов, полностью отвечающие требованиям и условиям любой измерительной задачи.

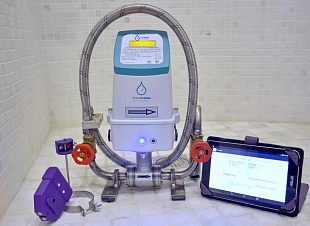

Установка поверочная проливная АС-П (переносная)
Страна производства:Украина
Производитель:Техноэталон

В наличии

Поверка на месте эксплуатации счетчиков воды DN10, DN15, DN20 методом сличения, с формированием электронного протокола поверки, на основе автоматической фотофиксации показаний поверяемых приборов.

Бесплатная доставка
tehnoetalon.com Бесплатная доставка по Украинепо Украине
Цена: По запросу
Запросить цену
Задать вопрос
Менеджеры компании с радостью ответят на ваши вопросы и подготовят индивидуальное коммерческое предложение

Основные характеристики

Категория Переносная (мобильная)

Документы

Описание продукции Размер: 846.8 Кб
Основные технические и эксплуатационные характеристики
Метод поверки Сличение (старт с хода) с синхронной фотофиксацией показаний поверяемого прибора
DN поверяемых приборов DN10, DN15, DN20
Количество поверяемых приборов 1 шт
Минимальный воспроизводимый расход Qmax/100
Максимальный воспроизводимый расход 2,5 м3/ч (1,5 м3/ч при заказе)
Рабочие эталоны индукционный расходомер Siemens (Германия) – 1шт.
Расстояние от места подключения установки до места монтажа поверяемого счетчика до 15 метров (до 50 метров – под заказ)
Режим работы автоматический, с формированием электронного протокола поверки
Класс точности 0,3% (0,6% в диапазоне Qmax/100 … Qmax/25)
Режим установки заданного расхода ручное бесступенчатое регулирование
Управление расходом многооборотные вентили
Система водоснабжения открытая
Материал установки нержавеющая сталь, латунь
Питание автономное, аккумулятор 16В
Время автономной работы до 10 часов
Габаритные размеры 500 х 400 х 200 (в таре)
Масса брутто 7 кг
Конфигурации

Базовая

Pro

Max

  • Измерительный блок в сборе
    • электромагнитный расходомер-счетчик Siemens (Германия)
    • блок управления, синхронизации и архивации
    • блок контроля питания
    • аккумулятор
    • беспроводной модуль связи с ПЛК
    • система трубопроводов с успокаивающими участками, регулирующими задвижками, присоединительным шлангом и струегасителем

  • Устройство фотофиксации в сборе
    • видеокамера с внутренней памятью o модуль беспроводной связи
    • блок контроля питания
    • аккумулятор
    • кронштейн крепления видеокамеры

  • Блок зарядки аккумуляторов

  • Комплект присоединительных переходников

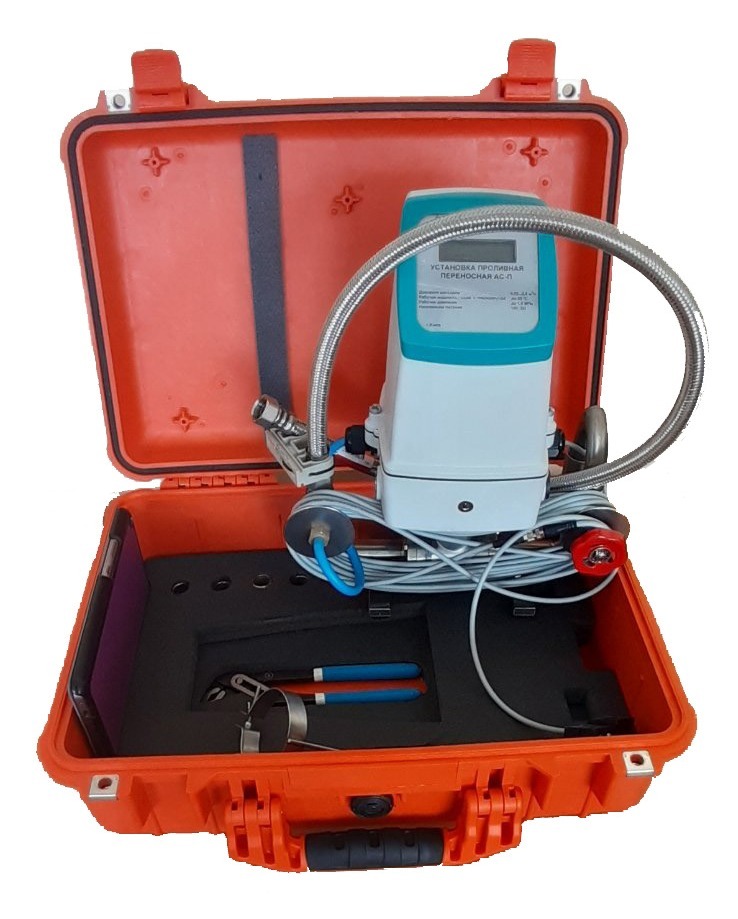

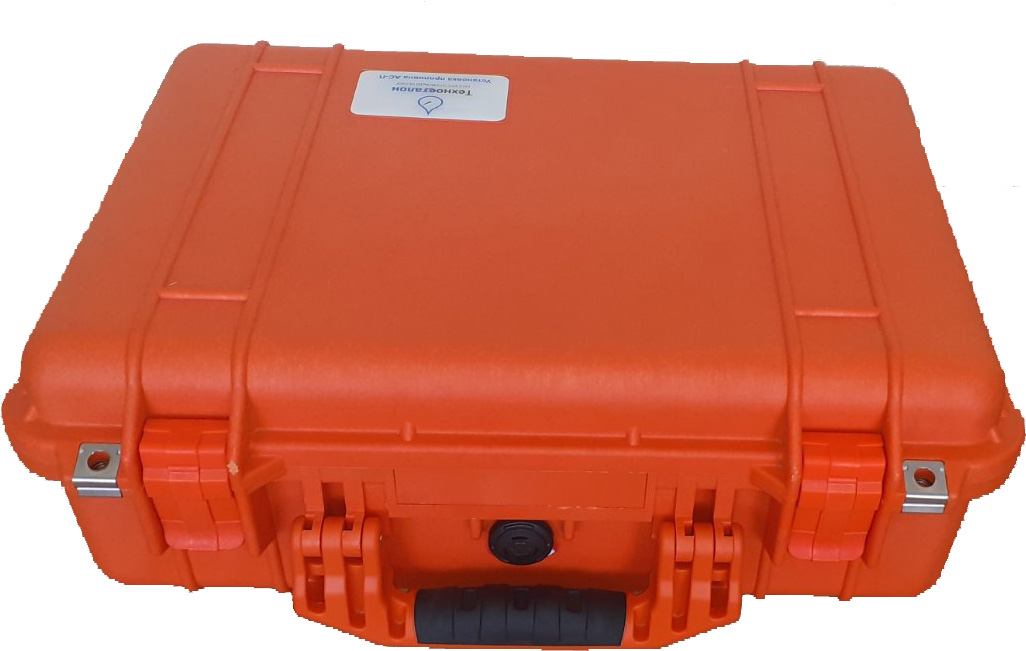

  • Транспортировочный кейс

  • Планшетный компьютер (Android OS)

  • Программное обеспечение (Приложение Android) для управления установкой и формирования электронного протокола измерения

  • Ноутбук

  • Принтер

  • Обучение персонала

Приницип работы
Шаг 1

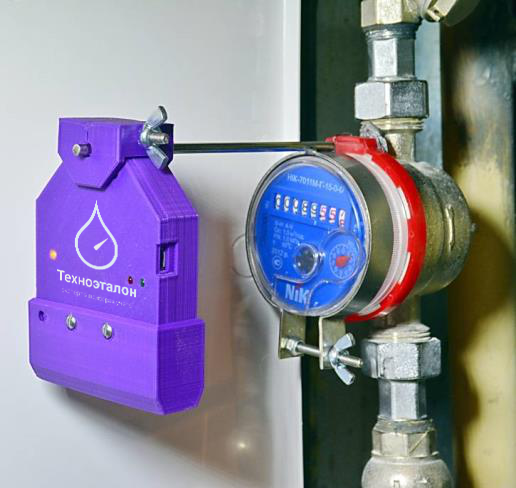

Оператор устанавливает видеокамеру поверочной установки на счетный механизм поверяемого счетчика воды.
Шаг 2

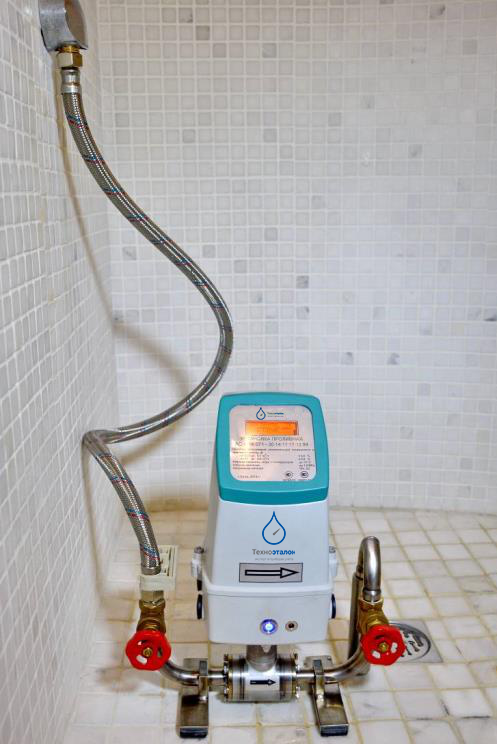

Оператор подключает эталонный расходомер-счетчик поверочной установки к трубопроводу, по которому протекает вода, прошедшая через поверяемый счетчик.

Подключение к трубопроводу производится при помощи гибкого шланга в точке разбора воды (кран, смеситель, душевая лейка).

Оператор, следуя указаниям, поступающим с дисплея ПЛК и индикатора поверочной установки, открывает кран подачи воды и по мере необходимости (вращая вентили на проливной установке) изменяет расход для проведения поверки на поверочных режимах, задаваемых программой установки.

Слив воды, прошедшей через установку, производится в канализацию.
Шаг 3

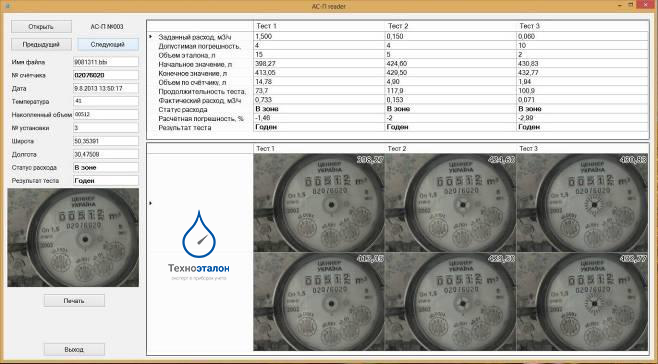

В процессе работы установка получает всю необходимую информацию и заносит в электронный протокол:

  • координаты и время проведения поверки (связываясь со спутниковой системой GPS)
  • фотографии счетного механизма, поверяемого прибора до начала работ и в контрольных точках в процессе измерения
  • объем воды прошедшего через эталонный расходомер-счетчик поверочной установки
  • время теста
  • значение среднего интегрального расхода воды



Вся информация, полученная в результате измерения, шифруется в отдельный файл и записывается в энергонезависимую память установки (находящуюся под защитой метрологической пломбы)


      или

Далее по каналам сотовой связи или через интернет зашифрованный файл передается для обработки и хранения

Установка поставляется со свидетельством о калибровке по ДСТУ ISO/IEC 17025, выданным научным метрологическим центром ГП «Укрметртестстандарт» (Киев, Украина)
75 дней
Наши проливные установки АС эксплуатируются в Украине, РФ, Казахстане, Молдове ведущими предприятиями и отраслевыми государственными организациями

Центры стандартизации, метрологии и сертификции:

  • ГП «Укрметртестстандарт» / Киев /
  • ФБУ «Ростест-Москва» /РФ/
  • Национальный институт стандартизации и метрологии Молдовы /Кишинев/
  • ГП «Кривбасстандартметрология» /Кривой Рог, Украина /
  • ГП «Сумыстандартметрология» /Сумы, Украина /
  • ГП «Ровностандартметрология» /Ровно, Украина /
Водоканалы:
  • ПАО «АК «Киевводоканал» / Украина/
  • Филиал «Инфоксводоканал» ООО «Инфокс» /Одесса, Украина/
  • КП «Компания «Вода Донбасса» /Донецк, Украина/
  • КП «Севгорводоканал» /Севастополь, Украина/
  • ГКПП «Днепрводоканал» /Днепр, Украина/
  • ТОО «Павлодар-Водоканал» /Павлодар, Казахстан/
  • КП «Черниговводоканал» /Чернигов, Украина /
  • МКП «Хмельницкводоканал» /Хмельницкий, Украина /
  • КП «Водоканал» /Угледар, Украина /
  • КП «Павлоградводоканал» /Павлоград, Украина /
Теплоснабжающие организации:
  • ГКП «Луцктепло» / Украина/
  • ЛГКП «Теплокомунэнерго» /Луганск, Украина/
  • ГКП «Днепропетровские городские тепловые сети" /Днепр, Украина/
  • КП «Теплоснабжение и водно-канализационное хозяйство" /Южноукраинск, Украина/

- всего более чем 100 государственных организаций, частных и коммунальных хозяйств
Для проведения работ, связанных с очисткой счетчиков после эксплуатации мы можем предложить Вам установку очистки и опрессовки. https://tehnoetalon.com.ua/p25898330-ustanovka-dlya-podgotovki.html

Данная установка проводит гидравлические испытания и очистку внутренних полостей приборов без разборки - это обеспечивает восстановление настроенных характеристик счетчика, которые отклоняются от заводских в связи с его внутренним загрязнением.
