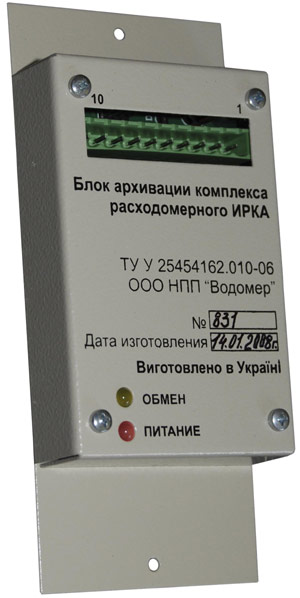

Блок архивации ИРКА
Страна производства:Украина
Производитель:Водомер
В наличии
Блок архивации, в составе расходомерного узла ИРКА, предназначен для ведения архивов значений объема перекачанной жидкости, расчета и архивирования значений среднеминутных значений расхода, а также дополнительной информации о состоянии узла учета.

Бесплатная доставка
tehnoetalon.com Бесплатная доставка по Украинепо Украине
Цена: по запросу
Запросить цену
Задать вопрос
Менеджеры компании с радостью ответят на ваши вопросы и подготовят индивидуальное коммерческое предложение
Описание и работа

Блок архивации, в составе расходомерного узла ИРКА, предназначен для ведения архивов значений объема перекачанной жидкости, расчета и архивирования значений среднеминутных значений расхода, а также дополнительной информации о состоянии узла учета. Блоки архивации могут быть считаны по последовательному интерфейсу RS485 либо RS232 (тип интерфейса оговаривается при заказе).

Блок архивации может применяться при организации информационных систем сбора информации и организации автоматизированных систем учета водопотребления и водоотведения, создаваемых на основе расходомеров ИРКА, ЭХО-Р-02 и др.

Основные параметры

Блок архивации применяется для ведения архивов значений объема перекачанной жидкости, расчета и передачи при помощи интерфейса RS485 либо RS232 значений среднеминутных значений расхода, а также дополнительной информации о состоянии узла учета.

Считываемые параметры Комплекса расходомерного ИРКА:

  • наименование устройства
  • заводской номер
  • внутренний диаметр трубопровода, мм
  • контрольное расстояние, мм
  • параметр эквивалентной шероховатости, мм
  • длина начального прямолинейного участка, м
  • минимальный расход, м³/ч
  • максимальный расход, м³/ч

    • Считываемые значения измеренных величин:

  • объемного расхода жидкости, м³/ч
  • объема жидкости, м³

    • Архивы:

  • архив значений среднеминутных расходов (м3/ч), объем архива 60 суток
  • архив значений часовых объемов (м3), объем архива 60 суток
  • архив значений месячных объемов (м3), объем архива 10 лет
  • журнал событий, объем архива 360 событий

    • Блок архивации устанавливается в помещениях с температурой от –25°С до 55°С и относительной влажностью до 85%. Устройство имеет стандартный интерфейс RS485 для связи с расходомером. Скорость обмена по интерфейсу постоянна и равна 19200 бод/с. Блок архивации имеет стандартный интерфейс «ПК-блок архивации» для связи с устройством считывания архивов (верхнего уровня в информационной системе). Тип интерфейса (RS232/RS485) выбирается при заказе блока архивации.

    Питание блока архивации осуществляется от источника постоянного тока напряжением 15±3 В. В качестве источника постоянного тока возможно применение блока питания (БП) Комплекса расходомерного ИРКА (рекомендуется). Мощность, потребляемая блоком архивации, - не более 1 ВА.

    Конфигурационные параметры, изменение которых возможно по интерфейсу «ПК-блок архивации»:

  • описание расходомерного узла
  • строка инициализации модема.

    • Блок архивации имеет следующие конфигурационные параметры, изменение которых происходит при помощи DIP-переключателей, установленных на плате устройства:

  • сетевой адрес
  • скорость обмена по интерфейсу «ПК-блок архивации»

    • Ввод конфигурационных параметров осуществляется при выполнении пуско-наладочных работ. Блок архивации имеет в своем составе микросхему часов/календаря. Изменение данных часов и календаря возможно по интерфейсу «ПК-блок архивации».

    Варианты исполнения
    Блок архивации БАР (ИРКА/485) Для расходомеров ИРКА, выходной интерфейс RS485
    Блок архивации БАР (ИРКА/232) Для расходомеров ИРКА, выходной интерфейс RS232
    Блок архивации БАР (ИРКА/232/GSM) Для расходомеров ИРКА, выходной интерфейс RS232 под GSM модем
    Блок архивации БАР (ЭХО/485) Для расходомеров ЭХО-Р-02, выходной интерфейс RS485
    Блок архивации БАР (ЭХО/232) Для расходомеров ЭХО-Р-02, выходной интерфейс RS232
    Блок архивации БАР (ЭХО/232/GSM) Для расходомеров ЭХО-Р-02, выходной интерфейс RS232 под GSM модем
    Блок архивации БАР (АКРОН/485) Для расходомеров АКРОН-01, выходной интерфейс RS485
    Блок архивации БАР (АКРОН/232) Для расходомеров АКРОН-01, выходной интерфейс RS232
    Блок архивации БАР (ИРКА/485/ИмпВых) Для расходомеров ИРКА, выходной интерфейс RS485 и импульсный выход
    Блок архивации БАР (ИРКА/232/ИмпВых) Для расходомеров ИРКА, выходной интерфейс RS232 и импульсный выход
    Блок архивации БАР (ИмпВх/485) Для любых расходомеров с импульсным выходом, выходной интерфейс RS485
    Блок архивации БАР (ИмпВх/232) Для любых расходомеров с импульсным выходом, выходной интерфейс RS232

    Возможна адаптация блока архивации для любого типа расходомера.

    Характеристики
    Время выхода на рабочий режим блока архивации 5 (пять) секунд
    Дискретность времени фиксирования событий в журнале событий 1 (одна) секунда
    Скорость обмена по последовательному интерфейсу с системой верхнего уровняот 2400 до 115200 бит/с
    Сетевой адрес от 1 до 255
    Максимальная длина линии связи между блоком архивации и удаленным устройством системы верхнего уровня 1200 м при использовании интерфейса RS485
    15 м при использовании интерфейса RS232
    В качестве описания расходомерного узла может быть использована строка символов, например в формате ASCII длина до 80 символов
    Блок архивации устойчив к воздействию синусоидальных вибраций частота от 10 до 55 Гц
    амплитуда смещения 0,15 мм
    Средняя наработка на отказ блока архивации не менее 10000 ч
    Полный средний срок службы блока архивации не менее 10 лет
    Габаритные размеры не более 130х65х25 мм
    Масса не более 0,2 кг
